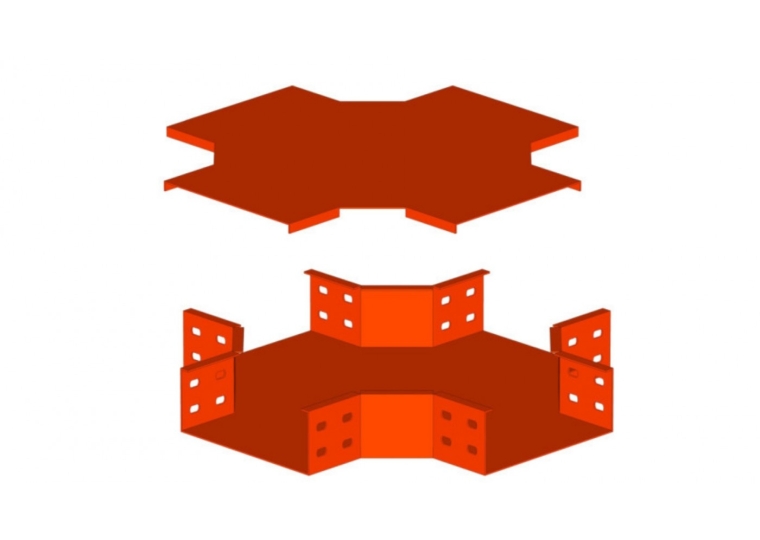

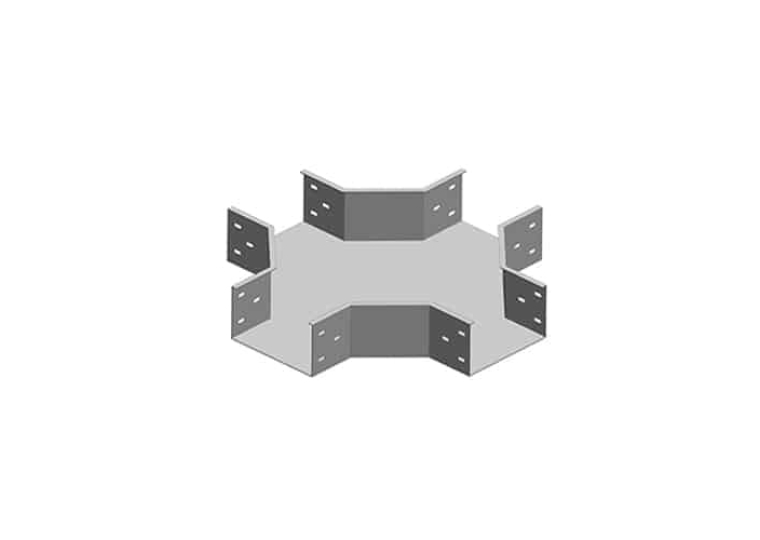

► Máng cáp chữ thập (hay còn gọi là Co chữ thập máng cáp, khớp nối hình dấu cộng “+”) là một phụ kiện chuyên dụng trong hệ thống máng cáp điện, dùng để chia máng cáp thành 4 hướng trên cùng một mặt phẳng.


►Công dụng của máng cáp chữ thập:

  • Dùng để rẽ nhánh dây cáp điện sang 3 hướng khác nhau từ 1 tuyến chính.

  • Tạo giao điểm 4 chiều trong hệ thống máng cáp: trái – phải – đi tiếp – quay lại.

  • Giúp phân phối dây điện gọn gàng, khoa học, thuận tiện cho thi công và bảo trì.

  • Giảm áp lực cho dây dẫn khi rẽ nhánh, tránh gấp khúc làm hỏng vỏ cáp.


►Phân loại máng cáp chữ thập theo vật liệu:

Vật liệu Đặc điểm Ứng dụng phổ biến
Thép sơn tĩnh điện Đẹp, cách điện tốt, giá hợp lý Công trình dân dụng, nhà xưởng trong nhà
Thép mạ kẽm điện phân Chống gỉ nhẹ, giá rẻ Hệ thống kỹ thuật nội bộ
Thép mạ kẽm nhúng nóng Rất bền, chịu môi trường khắc nghiệt, chống ăn mòn cao Ngoài trời, công nghiệp nặng
Inox 304/316 Không gỉ, chịu hóa chất, vệ sinh cao Nhà máy thực phẩm, y tế, hóa chất


►Thông số kỹ thuật phổ biến:

  • Chiều rộng máng: 100 – 800 mm

  • Chiều cao thành máng: 50 – 100 mm

  • Độ dày tôn: 1.0 – 2.0 mm

  • Kiểu đáy: đáy kín hoặc đục lỗ

  • Có nắp hoặc không nắp (tùy yêu cầu)


►Lưu ý khi sử dụng:

  • Cần chọn đúng loại phụ kiện nối, bulong – ốc vít theo quy cách máng.

  • Lắp đặt tại điểm giao cắt cần tránh gãy cáp hoặc tạo gấp khúc không cần thiết.

  • Thiết kế nên đi kèm sơ đồ tổng thể hệ thống máng để đảm bảo tính đồng bộ.
