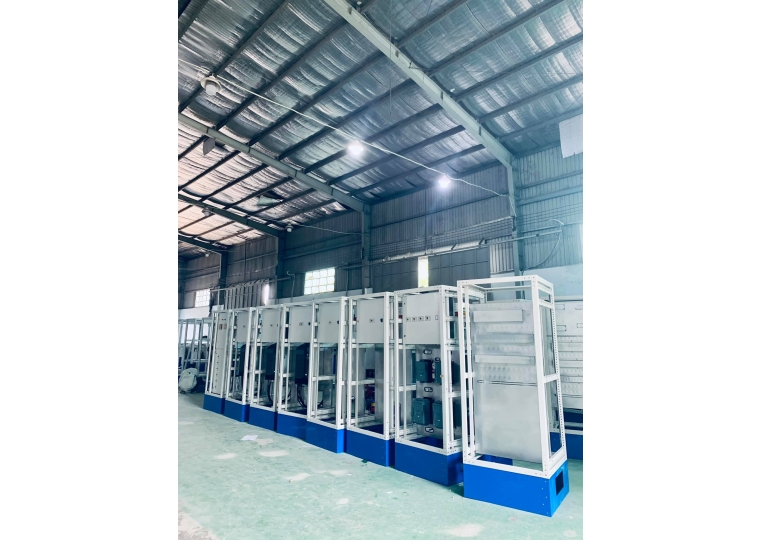

Tủ điện modul (tủ khung lắp ghép) là loại tủ điện được thiết kế theo dạng mô-đun rời, cho phép lắp ráp linh hoạt bằng khung, mặt, cửa, đáy, nắp lưng… theo từng phần, phù hợp cho các hệ thống điện công nghiệp có yêu cầu cao về mở rộng, bảo trì, hoặc thẩm mỹ kỹ thuật.


1. Tủ điện mô-đun là gì?

  • vỏ tủ hoặc tủ điện hoàn chỉnh được thiết kế theo dạng modul, các thành phần được lắp ghép từ các chi tiết chuẩn hóa (theo kích thước module như Rút tiêu chuẩn: 600mm, 800mm, 1000mm...).

  • Dễ tháo lắp, vận chuyển, thay đổi kích thước hoặc cấu hình mà không cần gia công hàn cắt như vỏ tủ liền khối.

  • Ứng dụng trong các hệ thống lớn như: tủ MSB, tủ điều khiển, tủ phân phối, tủ trạm kios, container điện,...


2. Cấu tạo chính của tủ modul:

Thành phần Mô tả

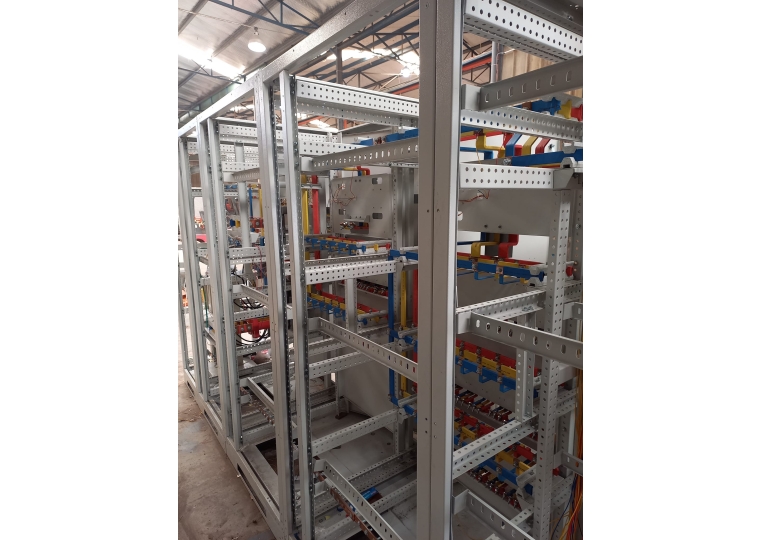

Khung tủ (frame) Làm từ thép mạ kẽm, inox hoặc sơn tĩnh điện – liên kết bằng bulong

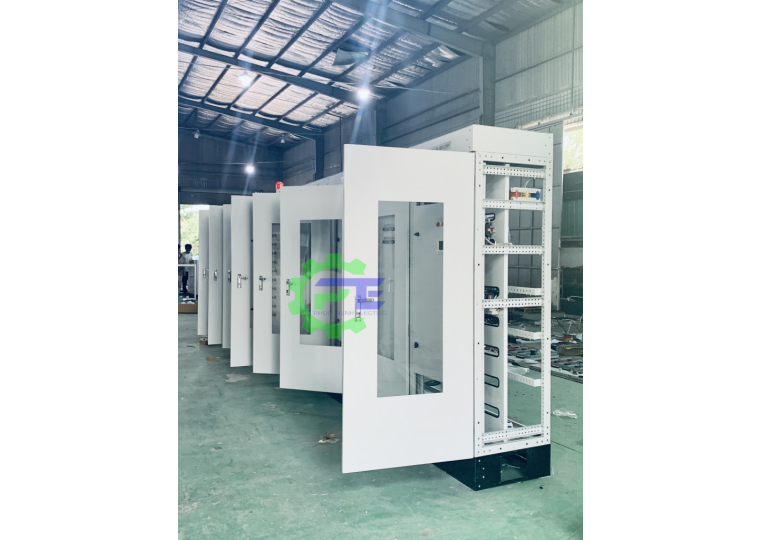

Cửa tủ Có thể là cửa đơn, cửa đôi – lắp bản lề và khóa cài
Panel (mặt, đáy, nóc, hông) Có thể tháo rời – linh hoạt mở rộng
Ray gắn thiết bị, plate lắp thiết bị Dễ bố trí contactor, MCCB, ACB, biến tần, PLC…
Lỗ thông gió, quạt làm mát, bộ sưởi Bảo vệ thiết bị bên trong
Cấp bảo vệ (IP) IP40 – IP55 (tùy môi trường lắp đặt)


3. Ưu điểm của tủ modul:

  • Linh hoạt mở rộng hoặc tái cấu trúc, không cần gia công lại.

  • Dễ vận chuyển, đặc biệt trong các công trình cần lắp tủ trong không gian hẹp.

  •  Bảo trì dễ dàng, thay thế từng phần khi hỏng hóc.

  • Phù hợp với thi công theo module, dây chuyền, hoặc hệ thống nhiều nhánh.


4. Ứng dụng:

  • Tủ MSB (tổng), tủ phân phối DB, tủ điều khiển trung tâm BMS

  • Tủ điện trong nhà máy công nghiệp, tòa nhà, sân bay, cảng biển

  • Hệ thống SCADA, hệ thống trạm biến áp trọn bộ
